綜合布線基礎知識——光纖

一、光纖

光纖是一種將訊息從一端傳送到另一端的媒介.是一條玻璃或塑膠纖維,作爲讓訊息通過的傳輸媒介。



通常「光纖」與「光纜」兩個名詞會被混淆.多數光纖在使用前必須由幾層保護結構包覆,包覆後的纜線即被稱爲「光纜」.光纖外層的保護結構可防止周遭環境對光纖的傷害,如水,火,電擊等.光纜分爲:光纖,緩沖層及披覆.光纖和同軸電纜相似，隻是沒有網狀屏蔽層。中心是光傳播的玻璃芯。在多模光纖中，芯的直徑是15mm~50mm， 大緻與人的頭發的粗細相當。而單模光纖芯的直徑爲8mm~10mm。芯外面包圍著一層折射率比芯低的玻璃封套， 以使光纖保持在芯内。再外面的是一層薄的塑料外套，用來保護封套。光纖通常被紮成束，外面有外殼保護。 纖芯通常是由石英玻璃制成的橫截面積很小的雙層同心圓柱體，它質地脆,易斷裂,因此需要外加一保護層。

光纖的特性

由於光纖是一種傳輸媒介,它可以像一般銅纜線,傳送電話通話或電腦數據等資料,所不同的是,光纖傳送的是光訊号而非電訊号.因此,光纖具有很多獨特的優點.



如:寬頻寬.低損耗.屏蔽電磁輻射.重量輕.安全性.隐密性.

光纖系統的運作

你可能知道任何通訊傳輸的過程包括:編碼→傳輸→解碼,當然,光纖系統的傳輸過程也大緻相同.電子訊号輸入後,透過傳輸器將訊号數位編碼,成爲光訊号,光線透過光纖爲媒介,傳送到另一端的接受器,接受器再將訊号解碼,還原成原先的電子訊号輸出.

光纖光纜的運用

光纜的應用區分,可分爲3種:專業用途,一般屋外,一般屋内.在專業用途上包括海底光纜,高壓電塔上之空架光纜,核能電廠之抗輻射光纜,化工業之抗腐蝕光纜等.而一般屋内及一般屋外的分類差異,依各型光纜依制造設計時之特質,其所适用之範圍各有不同.



光纜從屋外至屋内的過程中可分爲空架,地下道,直接埋設,管道間鋪設,室内用。

光纖的曆史

1880-AlexandraGrahamBell發明光束通話傳輸

1960-電射及光纖之發明

1977-首次實際安裝電話光纖網路

1978-FORT在法國首次安裝其生産之光纖電

1990-區域網路及其他短距離傳輸應用之光纖

2000-到屋邊光纖=>到桌邊光纖

光纖的分類

光纖主要分以下兩大類:

1）傳輸點模數類

傳輸點模數類分單模光纖(Single Mode Fiber)和多模光纖(Multi Mode Fiber)。單模光纖的纖芯直徑很小, 在給定的工作波長上隻能以單一模式傳輸,傳輸頻帶寬,傳輸容量大。多模光纖是在給定的工作波長上,能以多個模式同時傳輸的光纖。 與單模光纖相比,多模光纖的傳輸性能較差。

ITU對光纖給出的标準：

G.651是多模光纖。

G.652是常規單模光纖，零色散點在1300nm，現在分G. 652A、B、C、D幾種，主要的區别在于PMD。G. 652光纖的特點是當工作波長在1300nm時，光纖色散很小，系統的傳輸距離隻受損耗限制。

G. 653是色散位移光纖（DSF），主要特點是1550nm爲零色散點，造成這個原因是通過波導色散進行色散平移的結果。使低損耗與零色散在同一工作波長上。但是零色散不利于多信道WDM傳輸，因爲當複用的信道數較多時，信道間距較小，這時就會産生一種稱爲四波混頻（FWM）的非線性光學效應，這種效應使兩個或三個傳輸波長混合，産生新的、有害的頻率分量，導緻信道間發生串擾。如果光纖線路的色散爲零，FWM的幹擾就會十分嚴重；哪果有微量色散，FWM幹擾反而有還會減小，針對這一現像，科學家們研制了一種新型光纖，NZ-DSF。

G. 654光纖是超低損耗光纖，主要用于跨洋光纜，常見的纖芯是純的SiO2，而普通的光纖纖芯要摻鍺。在1550nm附近的損耗最小，僅爲0.185dB/km，但在此區域色散比較大，約17～20 ps/〔nm*km〕，但在1300nm波長區域色散爲零。

G. 655光纖是非零色散位移光纖（NZ-DSF），分655A、B、C，主要特點是1550nm的色散接近零，但不是零。是一種改進的色散位移光纖，以抑制四波混頻。

G. 656光纖是未來導向光纖，G656的工作波長明顯增大，包括S，C和L波段（1460到1625nm）。

G.652單模光纖

滿足ITU-T.G.652要求的單模光纖，常稱爲非色散位移光纖，其零色散位于1．3um窗口低損耗區，工作波長爲1310nm（損耗爲0．36dB/km）。我國已敷設的光纖光纜絕大多數



單模光纖和多模光纖

是這類光纖。随著光纖光纜工業和半導體激光技術的成功推進，光纖線路的工作波長可轉移到更低損耗（0.22dB/km）的1550nm光纖窗口。

G.653單模光纖

滿足ITU-T.G.653要求的單模光纖，常稱色散位移光纖（DSF=Dispersion Shifled Fiber），其零色散波長移位到損耗極低的1550nm處。這種光纖在有些國家，特别在日本被推廣使用，我國京九幹線上也有所采納。美國AT&T早期發現DSF的嚴重不足，在1550nm附近低色散區存在有害的四波混頻等光纖非線性效應，阻礙光纖放大器在1550nm窗口的應用。但在日本，將色散補償技術*用于G.653單模光纖線路，仍可解決問題，而且未見有日本的G.655光纖，似屬個謎。

G.655單模光纖

滿足ITU-T.G.655要求的單模光纖，常稱非零色散位移光纖或NZDSF（=NonZero Dispersion Shifted Fiber）。屬于色散位移光纖，不過在1550nm處色散不是零值（按ITU-T.G.655規定，在波長1530-1565nm範圍對應的色散值爲0.1-6.0ps/nm*km），用以平衡四波混頻等非線性效應。商品光纖有如AT&T的TrueWave光纖，Corning的SMF-LS光纖（其零色散波長典型值爲1567.5nm，零色散典型值爲0.07ps/nm2*

km）以及Corning的LEAF光纖。我國的"大寶實"光纖等。



2)折射率分布類

折射率分布類光纖可分爲跳變式光纖和漸變式光纖。跳變式光纖纖芯的折射率和保護層的折射率都是一個常數。 在纖芯和保護層的交界面,折射率呈階梯型變化。漸變式光纖纖芯的折射率随著半徑的增加按一定規律減小, 在纖芯與保護層交界處減小爲保護層的折射率。纖芯的折射率的變化近似于抛物線。

光纖波長

1310nm波長的光在G.652光纖上傳輸時，決定其傳輸距離限制的是衰減因數；因爲在1310nm波長下，光纖的材料色散與結構色散相互抵消總的色散爲0，在1310nm波長上有微小振幅的光信号能夠實現寬頻帶傳輸。

1550nm波長的光在G.652光纖上傳輸時衰減因數很小，單純從衰減因數考慮，1550nm波長的光在相同的光功率下傳輸的距離大于1310nm波長的光下的傳輸的距離，但是實際情況并非如此，單模光纖帶寬B與色散因數D的關系爲：B=132.5/（Dl*D*L）GHz

其中L爲光纖的長度，Dl爲譜線寬度，對于1550nm波長的光，其色散因數爲20ps/(nm.km)，假設其光譜寬度等于1nm，傳輸距離爲L=50公裡，則有：B=132.5/（D*L）GHz=132.5MHz

特性參數

1、衰耗系數a：其規定與物理含義與多模光纖完全相同，在此不多叙述。

2、色散系數D(λ)：我們已經知道，光纖的色散可以分爲三大部分即模式色散、材料色散與波導色散。而對于單模光纖而言，由于實現了單模傳輸所以不存在模式色散的問題，故其色散主要表現爲材料色散與波導色散（統稱模内色散）。綜合考慮單模光纖的材料色散與波導色散，統稱色散系數。色散系數可以這樣理解：每公裡的光纖由于單位譜寬所引起的脈沖展寬值。因此，L公裡光纖由色散引起的脈沖展寬值爲：σ=δλ•D（λ）•L（2.17）其中：δλ爲光源譜寬σ爲根均方展寬值色散系數越小越好。光纖的色散系數越小，就意味著其帶寬系數越大即傳輸容量越大。例如CCITT建議在波長1.31微米處單模光纖的色散系數應小于3.5ps/km.nm。經過計算，其帶寬系數在25000MHz•km以上，是多模光纖的60多倍（多模光纖的帶寬系數一般在1000MHz•km以下）。

3、模場直徑d：模場直徑表征單模光纖集中光能量的程度。由于單模光纖中隻有基模在進行傳輸，因此粗略地講，模場直徑就是在單模光纖的接收端面上基模光斑的直徑（實際上基模光斑并沒有明顯的邊界）。可以極其粗略地認爲（很不嚴格的說法），模場直徑d和單模光纖的纖芯直徑相近。

4、截止波長λc：我們知道，當光纖的歸一化頻率V小于其歸一化截止頻率Vc時，才能實現單模傳輸，即在光纖中僅有基模在傳輸，其餘的高次模全部截止。也就是說，除了光纖的參量如纖芯半徑，數值孔徑必須滿足一定條件外，要實現單模傳輸還必須使光波波長大于某個數值，即λ≥λc，這個數值就叫做單模光纖的截止波長。因此，截止波長λc的含義是，能使光纖實現單模傳輸的最小工作光波波長。也就是說，盡管其它條件皆滿足，但如果光波波長不大于單模光纖的截止波長，仍不可能實現單模傳輸。

5、回損---Return Loss：反射損耗又稱爲回波損耗，它是指出光端，後向反射光相對輸入光的比率的分貝數，回波損耗愈大愈好，以減少反射光對光源和系統的影響。



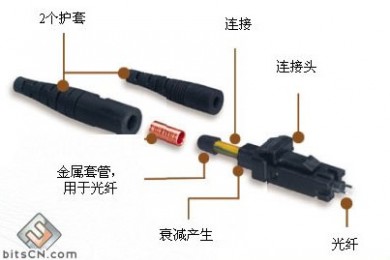

二、光纖接頭

FC 圓型帶螺紋(配線架上用的最多)

ST 卡接式圓型

SC 卡接式方型(路由器交換機上用的最多)

PC 微球面研磨抛光

APC 呈8度角并做微球面研磨抛光

MT-RJ 方型,一頭雙纖收發一體( 華爲8850上有用)



光纖模塊:一般都支持熱插拔,

GBIC Giga Bitrate Interface Converter, 使用的光纖接口多爲SC或ST型

SFP 小型封裝GBIC,使用的光纖爲LC型



使用的光纖:

單模: L ,波長1310 單模長距LH 波長1310,1550

多模:SM 波長850



SX/LH表示可以使用單模或多模光纖



l 在表示尾纖接頭的标注中，我們常能見到“FC/PC”，“SC/PC”等，其含義如下



l “/”前面部分表示尾纖的連接器型号

“SC”接頭是标準方型接頭，采用工程塑料，具有耐高溫，不容易氧化優點。傳輸設備側光接口一般用SC接頭

“LC”接頭與SC接頭形狀相似，較SC接頭小一些。

“FC”接頭是金屬接頭，一般在ODF側采用，金屬接頭的可插拔次數比塑料要多。

l 連接器的品種信号較多，除了上面介紹的三種外，還有MTRJ、ST、MU等。



l /”後面表明光纖接頭截面工藝，即研磨方式。

“PC”在電信運營商的設備中應用得最爲廣泛，其接頭截面是平的。，PC 是Physical Connection 的縮寫，表明其對接端面是物理接觸，即端面呈凸面拱型結構，APC和PC類似，但采用了特殊的研磨方式，PC是球面，APC是斜8度球面

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的設備，一些國外廠家ODF架内部跳纖用的就是FC/UPC，主要是爲提高ODF設備自身的指标。

u 另外，在廣電和早期的CATV中應用較多的是“APC”型号，其尾纖頭采用了帶傾角的端面，可以改善電視信号的質量，主要原因是電視信号是模拟光調制，當接頭耦合面是垂直的時候，反射光沿原路徑返回。由于光纖折射率分布的不均勻會再度返回耦合面，此時雖然能量很小但由于模拟信号是無法徹底消除噪聲的，所以相當于在原來的清晰信号上疊加了一個帶時延的微弱信号，表現在畫面上就是重影。尾纖頭帶傾角可使反射光不沿原路徑返回。一般數字信号一般不存在此問題



三、光纖耦合器



u光纖耦合器用于在配線架中連接兩個光纖連接頭, 保證兩根光纖的對準連接。光纖耦合器有多模和單模兩種規格, 并帶有彩色标識和防塵蓋。

光纖耦合器(Coupler)又稱分歧器(Splitter)、連接器、适配器、法蘭盤，是用于實現光信号分路/合路，或用于延長光纖鏈路的元件，屬于光被動元件領域，在電信網路、有線電視網路、用戶回路系統、區域網路中都會應用到。光纖耦合器可分标準耦合器(屬于波導式，雙分支，單位1×2，亦即將光訊号分成兩個功率)、直連式耦合器(連接2條相同或不同類型光纖接口的光纖,以延長光纖鏈路)、星狀／樹狀耦合器、以及波長多工器(WDM，若波長屬高密度分出，即波長間距窄，則屬于DWDM)，制作方式則有燒結(Fuse)、微光學式(Micro Optics)、光波導式(Wave Guide)三種，而以燒結式方法生産占多數(約有90％)。 燒結方式的制作法，是將兩條光纖并在一起燒融拉伸，使核芯聚合一起，以達光耦合作用，而其中最重要的生産設備是光纖熔接機，也是其中的重要步驟，雖然重要步驟部份可由機器代工，但燒結之後，仍須人工作檢測封裝，因此人工成本約占10～15％左右，再者采用人工檢測封裝須保品質的一緻性，這也是量産時所必須克服的，但技術困難度不若DWDM 模塊及光主動元件高，因此初期想進入光纖産業的廠商，大部分會從光耦合器切入，毛利則在20～30％。



模塊型的光纖耦合器



各種光纖耦合器

原理

光纖耦合器是光纖與光纖之間進行可拆卸(活動)連接的器件，它是把光纖的兩個端面精密對接起來，以使發射光纖輸出的光能量能最大限度地耦合到接收光纖中去，并使其介入光鏈路從而對系統造成的影響減到最小。對于波導式光纖耦合器，一般是一種具有Y型分支的元件，由一根光纖輸入的光信号可用它加以等分。當耦合器分支路的開角增大時，向包層中洩漏的光將增多以緻增加了過剩損耗，所以開角一般在30°以内，因此波導式光纖耦合器的長度不可能太短。



波導式Y型分支路光纖耦合器



直連式光纖耦合器

分類

光纖連接器按傳輸媒介的不同可分爲常見的矽基光纖的單模、多模連接器，還有其它如以塑膠等爲傳輸媒介的光纖連接器；按連接頭結構形式可分爲：FC、SC、ST、LC、D4、DIN、MU、MT等等各種形式。其中，ST連接器通常用于布線設備端，如光纖配線架、光纖模塊等；而SC和MT連接器通常用于網絡設備端。按光纖端面形狀分有FC、PC（包括SPC或UPC）和APC；按光纖芯數劃分還有單芯和多芯（如MT-RJ）之分。光纖連接器應用廣泛，品種繁多。在實際應用過程中，我們一般按照光纖連接器結構的不同來加以區分。以下是一些目前比較常見的光纖連接器：



(1)FC型光纖連接器

這種連接器最早是由日本NTT研制。最早，FC類型的連接器，采用的陶瓷插針的對接端。此類連接器結構簡單，操作方便，制作容易，但光纖端面對微塵較爲敏感，且容易産生菲涅爾反射，提高回波損耗性能較爲困難。後來，對該類型連接器做了改進，采用對接端面呈球面的插針（PC），而外部結構沒有改變，使得插入損耗和回波損耗性能有了較大幅度的提高。

FC型又分爲FC/FC和FC/PC(APC)型，前一個FC 是Ferrule Connector 的縮寫，表明其外部加強件是采用金屬套，緊固方式爲螺絲扣；後面的FC 表明接頭的對接方式爲平面對接，PC 是Physical Connection 的縮寫，表明其對接端面是物理接觸，即端面呈凸面拱型結構，APC和PC類似，但采用了特殊的研磨方式，PC是球面，APC是斜8度球面，指标要比PC好些。目前電信網常用的是FC/PC型，FC/APC多用于有線電視系統。一般寫成FC或PC均是指FC/PC光連接器。



(2)SC型光纖連接器

SC型是一種由日本NTT公司開發的光纖連接器。其外殼采用模塑工藝，用鑄模玻璃纖維塑料制成，呈矩型；插頭套管（也稱插針）由精密陶瓷制成，耦合套筒爲金屬開縫套管結構，其結構尺寸與FC 型相同，端面處理采用PC 或APC 型研磨方式；緊固方式是采用插拔銷闩式，不需旋轉頭。常用于在數據工程中使用。一般SC型均指SC/PC。

ST和SC接口是光纖連接器的兩種類型，對于10Base-F連接來說，連接器通常是ST類型的，對于100Base-FX來說，連接器大部分情況下爲SC類型的。ST連接器的芯外露，SC連接器的芯在接頭裡面。

(3) 雙錐型連接器（Biconic Connector）

這類光纖連接器中最有代表性的産品由美國貝爾實驗室開發研制，它由兩個經精密模壓成形的端頭呈截頭圓錐形的圓筒插頭和一個内部裝有雙錐形塑料套筒的耦合組件組成。

(4) DIN47256型光纖連接器

這是一種由德國開發的連接器。這種連接器采用的插針和耦合套筒的結構尺寸與FC型相同，端面處理采用PC研磨方式。與FC型連接器相比，其結構要複雜一些，内部金屬結構中有控制壓力的彈簧，可以避免因插接壓力過大而損傷端面。另外，這種連接器的機械精度較高，因而介入損耗值較小。

(5) MT-RJ型連接器

MT-RJ (Mechanical Transfer Registered Jack)起步于NTT開發的MT連接器，帶有與RJ-45型LAN電連接器相同的闩鎖機構，通過安裝于小型套管兩側的導向銷對準光纖，爲便于與光收發信機相連，連接器端面光纖爲雙芯（間隔0.75mm）排列設計，是主要用于數據傳輸的下一代高密度光纖連接器。

(6) LC型連接器

LC型連接器是著名Bell（貝爾）研究所研究開發出來的，采用操作方便的模塊化插孔（RJ）闩鎖機理制成。其所采用的插針和套筒的尺寸是普通SC、FC等所用尺寸的一半，爲1.25mm。這樣可以提高光纖配線架中光纖連接器的密度。目前，在單模SFF方面，LC類型的連接器實際已經占據了主導地位，在多模方面的應用也增長迅速。

(7) MU型連接器

MU（Miniature unit Coupling）連接器是以目前使用最多的SC型連接器爲基礎，由NTT研制開發出來的世界上最小的單芯光纖連接器，。該連接器采用1.25mm直徑的套管和自保持機構，其優勢在于能實現高密度安裝。利用MU的l.25mm直徑的套管，NTT已經開發了MU連接器系列。它們有用于光纜連接的插座型連接器（MU-A系列）；具有自保持機構的底闆連接器（MU-B系列）以及用于連接LD／PD模塊與插頭的簡化插座（MU-SR系列）等。随著光纖網絡向更大帶寬更大容量方向的迅速發展和DWDM技術的廣泛應用，對MU型連接器的需求也將迅速增長。



左邊是LC/PC連接器

右邊是SC/PC連接器



SC連接器



ST連接器



TOSLINK連接器



Duplex LC連接器



Duplex MT-RJ連接器

四、光纖模塊

常見的光纖模塊有兩種，一是GBIC光模塊，另一個是SFP光模塊。SFP模塊是一種光模塊（Small Form Factor Pluggable 小封裝模塊），相比于GBIC模塊要小，是GBIC光模塊的發展，适應于高密度端口數而設計的，端口速率從100M到2.5Gbps不等。兩種模塊都支持 熱插拔。



GBIC是Giga Bitrate Interface Converter的縮寫，是將千兆位電信号轉換爲光信号的接口器件。GBIC設計上可以爲熱插拔使用。GBIC是一種符合國際标準的可互換産品。采用 GBIC接口設計的千兆位交換機由于互換靈活，在市場上占有較大的市場分額。 SFP是SMALL FORM PLUGGABLE的縮寫，可以簡單的理解爲GBIC的升級版本。SFP模塊體積比GBIC模塊減少一半，可以在相同的面闆上配置多出一倍以上的端口數 量。SFP模塊的其他功能基本和GBIC一緻。有些交換機廠商稱SFP模塊爲小型化GBIC（MINI-GBIC）。



GBIC一般是SC口；SFP一般是LC接口



Cisco GBIC（GigaStack Gigabit Interface Converter）是一個通用的、低成本的千兆位以太網堆疊模塊，可提供Cisco交換機間的高速連接，既可建立高密度端口的堆疊，又可實現與服務器或 千兆位主幹的連接，爲快速以太網向千兆以太網的過渡，提供了廉價的、高性能的選擇方案。此外，借助于光纖，還可實現與遠程高速主幹網絡的連接。GBIC模 塊分爲兩大類，一是普通級聯使用的GBIC模塊，二是堆疊專用的GBIC模塊。



● 級聯GBIC模塊



級聯使用的GBIC模塊分爲4種:

一,1000Base-T GBIC模塊（如圖1所示），适用于超五類或六類雙絞線，最長傳輸距離爲100米.

二,1000Base-SX GBIC模塊（如圖2所示），适用于多模多纖（MMF），最長傳輸距離爲500米.

三,1000Base-LX/LH GBIC模塊，适用于單模光纖（SMF），最長傳輸距離爲10千米.

四,1000Base-ZX GBIC，适用于長波單模光纖，最長傳輸距離爲70千米~100千米。



圖1 1000Base-T GBIC模塊



圖2 1000Base-SX GBIC模塊



GBIC模塊安裝于千兆以太網模塊的GBIC插槽中，用于提供與其他交換機和服務器的千兆位連接。所示爲安裝在Cisco Catalyst 4006千兆以太網模塊中的GBIC。





圖3 安裝在GBIC插槽中的GBIC模塊

● 堆疊GBIC模塊



堆疊GBIC模塊用于實現交換機之間的廉價千兆連接。所示爲适用于Cisco Catalyst 2950/3550的GigaStack GBIC堆疊模塊。需要注意的是，GigaStack GBIC專門用于交換機之間的千兆位堆疊，GigaStack GBIC之間的連接采用專門的堆疊電纜。





（2）SFP



SFP （Small Form-factor Pluggables）可以簡單的理解爲GBIC的升級版本。SFP模塊體積比GBIC模塊減少一半，可以在相同面闆上配置多出一倍以上的端口數量。由于 SFP模塊在功能上與GBIC基本一緻，因此，也被有些交換機廠商稱爲小型化GBIC（Mini-GBIC）。

五、信息插座



各種信息插座

信息插座的作用

一般是安裝在牆面上的，也有桌面型和地面型的，主要是爲了方便計算機等設備的移動，并且保持整個布線的美觀。以上三種信息插座分别是如圖中左、中、右邊所示。

信息插座的端接

無論是大中型網絡的綜合布線，還是SOHO和家庭網絡的組建，都會涉及到信息插座的端接操作。借助于信息插座，不僅使布線系統變得更加規範和靈活，而且也更加美觀、方便，不會影響房間原有的布局和風格。



1.工具



端接信息模塊時，需要使用電纜準備工具和打線工具。



電纜準備工具也稱剝線刀，它的主要功能是剝掉雙絞線外部的絕緣層。使用它進行剝皮不僅比使用壓線鉗快，而且還比較安全，一般不會損壞到包裹芯線的絕緣層。



打線工具用于將雙絞線壓入模塊，并剪斷多餘的線頭。



2.端接信息插座



將信息模塊插入信息面闆中相應的插槽内

將信息模塊插入信息面闆中相應的插槽内

第1步，把雙絞線從布線底盒中拉出，剪至合适的長度。使用電纜準備工具剝除外層絕緣皮，然後，用剪刀剪掉抗拉線。



第2步，將信息模塊的RJ-45接口向下，置于桌面、牆面等較硬的平面上。



第3步，分開網線中的4對線對，但線對之間不要拆開，按照信息模塊上所指示的線序，稍稍用力將導線一一置入相應的線槽内。通常情況下，模塊上同時标記有568A和568B兩種線序，用戶應當根據布線設計時的規定，與其他連接設備采用相同的線序，一般爲T568B标準連接。否則必須标注清楚。按照T568B标準連接方式時，信息插座引針（腳）與雙絞線電纜線對分配情況如下：線對1（藍-4，白藍-5），線對2（白橙-1，橙-2），線對3（白綠-3，綠-6），線對4（白棕-7，棕-8）。



第4步，將打線工具的刀口對準信息模塊上的線槽和導線，垂直向下用力，聽到“喀”的一聲，模塊外多餘的線會被剪斷。重複這一操作，可將8條芯線一一打入相應顔色的線槽中。



第5步，將模塊的塑料防塵片沿缺口插入模塊，并牢牢固定于信息模塊上。現在模塊端接完成。



第6步，將信息模塊插入信息面闆中相應的插槽内，再用螺絲釘將面闆牢牢地固定在信息插座的底盒上即可完成信息插座的端接。





六、尾纖



尾纖（pigtails）又叫豬尾線，隻有一端有連接頭，而另一端是一根光纜纖芯的斷頭，通過熔接與其他光纜纖芯相連，常出現在光纖終端盒内，用于連接光纜與光纖收發器（之間還用到耦合器、跳線等）。

尾纖分爲多模尾纖和單模尾纖。多模尾纖爲橙色，波長爲850nm，傳輸距離爲500m，用于短距離互聯。單模尾纖爲黃色，波長有兩種，1310nm和1550nm，傳輸距離分别爲10km和40km。

ITU-T國際電信聯盟遠程通信标準化組織(ITU-T for ITU Telecommunication Standardization Sector), 規範了三種常用光纖：符合G.652規範的光纖、符合G.653規範的光纖、符合規範G.655的光纖。

光纖熔接技術

光纖熔接技術主要是用熔纖機將光纖和光纖或光纖和尾纖連接，把光纜中的裸纖和光纖尾纖熔合在一起變成一個整體，而尾纖則有一個單獨的光纖頭。通過與光纖收發器連接，將光纖和雙絞線連接，接到信息插座。在光纖的熔接過程中用到的主要工具有:光端盒、光纖收發器、尾纖、耦合器、專用剝線鉗、光纖切割刀等。

目前傳輸系統常用用的尾纖有SC/PC、FC/PC、LC/PC、E2000/APC四種接口，如下圖所示。



SC/PC型光接口尾纖

SC/PC型光接口尾纖

((SC方型卡接頭))



FC/PC型光接口尾纖

FC/PC型光接口尾纖

((FC圓型螺紋頭))



LC/PC光接口

LC/PC光接口



E2000/APC光纖接口

((ST圓型卡接頭))



七、光纖配線箱

u 光纖配線箱适用于光纜與光通信設備的配線連接，通過配線箱内的适配器，用光跳線引出光信号，實現光配線功能。也适用于光纜和配線尾纖的保護性連接。

八、ODF配線架

Optical Distribution Frame光纖配線架。

ODF是專爲光纖通信機房設計的光纖配線設備,具有光纜固定和保護功能光纜終接功能、調線功能、



DLINK配線架

光纜纖芯和尾纖保護功能。既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機櫃/架内。構成綜合配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

ODF特點：

1、标準單元結構尺寸；19英寸寬度，既可裝入配線架機櫃，也可該做壁挂安裝。

2、工藝精良；結構件采用加厚鍍鋅鈍化處理冷軋鋼闆和表面噴塗工藝，光纖分配盤采用摻雜阻燃材料的塑料材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持在40mm以上。

既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機櫃/架内構成綜合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲，光纜纖芯和尾纖的存儲和保護功能等。

3、配線箱内采用抽屜式結構，操作時可抽出，完畢後放回。

配線架在綜合布線系統中的應用

綜合布線系統中，配線架适用于設備間的水平布線或設備端接，以及集中點的互配端接。 堅固及易于安裝的設計，減少安裝與操作費用，較大的正面标識空間方便端口識别，便于管理，符合19"機架安裝标準。

常用ODF規格

1.12口ODF單元

2.24口ODF單元

3.36口ODF單元

4.48口ODF單元

5.72口ODF單元

光纖ODF配線架

采用鍍鋅處理冷軋鋼闆和表面噴塗的工藝,光纖分配盤采用摻雜阻烯材料的噴縮材質,輕便靈活,又結實耐用,具有光纜引入,固定和保護功能，光纜終端與尾纖熔接功能，用戶可根據實際需求選配單元數量或法蘭盤數量.

産品規格:光纖ODF配線架24芯/48芯/72芯/96芯

光纖ODF配線架用途:機架式



九、光端機

l 目前，常用的光端機一端是接光傳輸系統（一般是SDH光同步數字傳輸網），另一端（用戶端）出來的是2M接口。另外光端機還有PDH（準同步數字系列）的。光端機要比光纖收發器複雜得多，除光電的耦合還有複用－解複用，影射－解影射等信号的編碼過程。



十、光纖收發器

u 簡單的講，光纖收發器一端是接光傳輸系統，另一端（用戶端）出來的是10/100M以太網接口。光纖收發器都是實現光電信号轉換作用的。光纖收發器的主要原理是通過光電耦合來實現的，對信号的編碼格式沒有什麼變化 。
