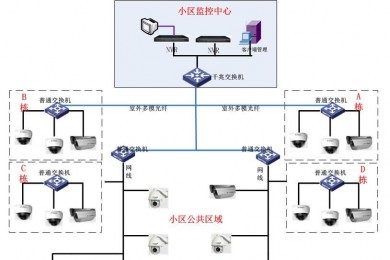

網絡監控基礎布線

  安防監控系統布線設計涉及到視頻監控線路、廣播對講線路、報警線路、聲音監聽線路、網絡線路。它們的功能作用不同，選擇線纜的型号也不相同，今天我們就來講講電視監控系統需要涉及到哪些線纜：

1. 攝像機視頻信号傳輸線纜    常用的視頻傳輸線纜爲75Ω系列的細同軸電纜，但是不同線徑的同軸電纜對視頻信号的衰減程度也是不一樣的，線纜越粗、衰減越小。同軸電纜系列的特性參數如表1所示。要求依據表1選擇線纜。    電纜的線徑越粗則衰減越小，越适合長距離的傳播。選擇線纜如下：    當攝像機到子監控中心距離≤300米時，可選用SYV-75-3；   當攝像機到子監控中心距離≤500米時，可選用SYV-75-5； 當攝像機到子監控中心距離≤800米時，可選用SYV-75-7或SYV-75-9；當攝像機到子監控中心距離≤1000米時，可選用SYV-75-12；



2. 攝像機電源線    電視監控系統中的電源線采用單獨布線，在監控室設置總開關，通過UPS電源，以對整個監控系統直接控制，一般情況下，電源線按交流220V布線，在攝像機端再經适配器轉換成直流12V。但是，有的攝像機是用5V或12V、24V的直流電，供電方式就不一樣了。



   3. 使用帶電動雲台、電動鏡頭的攝像機裝置線纜    帶電動雲台、電動鏡頭的攝像機裝置，除了上述視頻信号線、電纜線外，還要考慮現場解碼器與控制中心之間的傳輸線纜，一般采用2芯屏蔽通信電纜（RVVP）或3類雙絞線，UTP線芯截面積爲0.3m㎡~0.5m㎡.

   4. 報警及聲音監聽線纜    監倉、樓道處的報警、監倉線纜一般選用4芯屏蔽通信電纜（RVVP）或3類雙絞線UTP，每芯截面積爲0.5m㎡。



   5. 廣播與對講線纜    監倉、樓道、廠區等處設定廣播時，線纜的基本原則是：距離越長、線纜越粗。RS-485通信規定的基本通信距離是1200米，實際中工程中選用RVV-2/1.5的護套線，可將通信距離延長到2000米，廣播、對講情況可視距離的長短選擇不同的線纜、雙絞線。



   6. 計算機網絡線纜    計算機網絡線纜分爲二類。一類垂直幹線、樓宇之間選用光纜，另一類是水平幹線選擇4對8芯屏蔽超5類線。根據監獄工程的實際情況，樓宇之間選擇了長飛光纖光纜有限公司的高級50µm/125µm的光纜。多膜光纜用于子監控到分監控中心，單膜光纜用于分監控中心到總監控中心。工作區到管理間選用4對/8芯超5類屏蔽雙絞線。
