一、 施工步驟：
1、勘察現場
A.與客戶協商，借用存放材料的材料間，材料間要足夠大，且距離施工現場較近。B.水電設備。現場是否具備施工必需的水電設施。 C.電力負荷。施工現場的電力線是否能匹配工程的負荷要求。D.設備布局。确定機櫃的位置、終端設備的安裝位置以及線路的的敷設路迳。E.樣品式樣。明确客戶的要求，确定樣品的型号、樣式。要形成文檔，客戶簽字确認。F.安全。原材料的安全，施工現場的防火防盜的措施。
2、繪制網絡拓撲圖、布局圖，交客戶方确認。

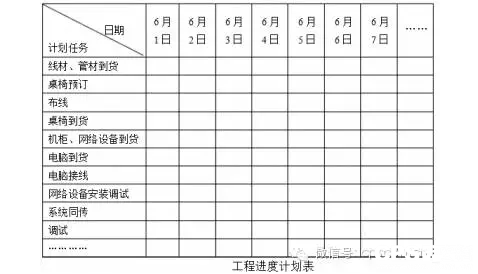

3、制定工程進度計劃表。列舉施工期間需要完成的工作任務，以及各項工作完成的先後次序，并确定詳細的計劃時間，如下圖所示。工程進度表完成後需交給客戶一份，以備客戶監督和配合。
4、指定工程負責人和工程監理人員，負責規劃備料，備工，用戶方配合要求等方面事宜，提出各部門配合的時間表，負責内外協調和施工組織和管理
5、現場施工，每日記錄施工進度，并根據計劃的完成情況及時調整計劃，确保按工期工要求交付工程。
6、現場認證測試，制作測試報告，打印IP地址表、路由表、配置表。
7、驗收。在上述各環節中所建立和完善的文檔，作爲驗收資料的一部分，交客戶保存。同時公司也要留存幅本，作爲客戶資料，以備售後服務用。
二、布局規範：
布局是後續工作的基礎，所以一定要事先确定下來，否則一旦返工，代價極高。電腦桌的高度規範：小學約70CM，中學約75CM; 座位尺寸規範：寬60—80CM，前後約60CM;排與排之間、列與列之間的走道預留寬度：60—100CM;布局圖必段根據場地、設施實際盡尺寸，按比例繪制，圖中要标明詳細尺寸。确定好布局圖要給客戶簽字确認，必要時可在場地上勾描出布局的輪廓以獲得直觀感受。
三、布線規範(網線、電源線)
1、電纜标志内容：在電纜的護套上約以1M的間隔标明生産廠廠名或代号及電纜型号規格，制造年份，電纜長度。
2、塑料線槽及其附件型号規格應符合設計要求，并選用相應的定型産品。其敷設場所的環境溫度不得低于-15攝氏度，其阻燃性能氧指數不應低于27%。線槽内外應光滑無棱刺，不應有有扭曲、翹邊等變形現象，并有産品合格證。
3、纜線布放時應有冗餘。在機櫃處，雙絞線纜預留長度，一般爲3~6m;終端處爲0.3~0.6m;光纜在設備端預留長度一般爲5~10m;有特殊要求的應按設計要求預留長度
4、設備間鋪設活動地闆時，闆塊鋪設嚴密堅固，每平方米水平允許偏差不應大于2mm，地闆支柱牢固，活動地闆防靜電措施的接地應符合設計和産品說明要求。

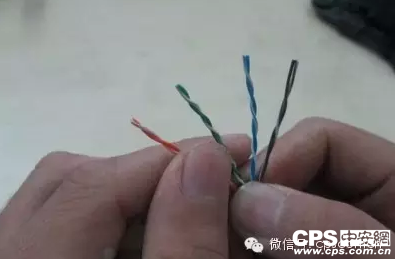

5、每對對絞線應盡量保持扭絞狀态，非扭絞長度不應大于13mm。
6、剝除護套均不得刮傷絕緣層，應使用專用工具剝除。
7、纜線中間不得産生接頭現象。
8、雙絞線最長線距爲100米，超過100 米的可用雙絞線中繼器連結加長，每段線路中中繼器的數據不能多于三個。
9、光纖傳輸距離：傳輸速率1Gb/s，850nm，、普通50μm多模光纖傳輸距離550m，普通62.5μm多模光纖傳輸距離275m，新型50μm多模光纖傳輸距離1100m。
10、纜線的彎曲半徑應符合下列規定：
a 非屏蔽4對雙絞線纜的彎曲半徑應至少爲電纜外徑的4倍在施工過程中應至少爲8倍。
b 屏蔽雙絞線纜的彎曲半徑應至少爲電纜外徑的6~10倍。
c 主幹雙絞線纜的彎曲半徑應至少爲電纜外徑的10倍。
d 光纜的彎曲半徑應至少爲光纜外徑的1.5倍，在施工過程中應至少爲20倍。

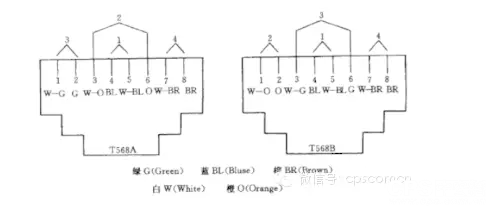

11、 對絞線在信息插座(RJ45)相連時，必須按色标和線對順序進行卡接。插座類型，色标和編号應符T568A、T568B的規定。如下圖所示。
12、在制作水晶頭時，電纜的外保護層需要壓在接頭中而不能在接頭外。因爲當電纜受到外界的拉力時受力的是整個電纜，否則受力的是電纜和接頭連接的金屬部分。
13、雙絞線纜與接線模塊(IDC，RJ45)卡接時，應按設計和廠家規定進行操作。
14、 屏蔽雙絞線纜的屏蔽層與接插件終端處屏蔽罩可靠接觸，纜線屏蔽層應與接插件屏蔽罩360o圓周接觸，接觸長度不宜小于100mm。
15、每股雙膠線兩端應粘膠标簽并編号，以便于安裝和維護。
16、交接間、設備間提供可靠的施工電源和接地裝置。
17、施工現場臨時電源應有完整的插頭.開關.插座.漏電保護器設置，臨時用電須用電纜。電源線分三種顔色：火線紅色.零線蘭色.地線黃色.所有單向插座應該“左零右火中間地“或“上火下零“連接。
18、電源線管從地面下穿過時，必須使用套管連接緊密，在地面下不允許有接頭，出入地面處必須套用彎頭。地面沒有封閉之前，必須保護好PVC套管，不允許有破裂損傷，鋪地闆磚時PVC套管應被覆蓋，釘木地闆時，電源線應沿牆角鋪設，以防止電源線被釘子損傷。
19、 電源線走向橫平豎直，不可斜拉，防止被電錘.釘子損傷。
20、各種強弱電插座接口要盡量少。 所有插座.開關要高于地面300MM以上，并且不會被推拉門家俱等物遮擋。
21、弱電線路與強電線路不允許共套一管，其間隔距離爲0.5m以上。
22、三相五線制是指A、B、C、N和PE線，其中，PE線是保護地線，也叫安全線，是專門用于接到諸如設備外殼等保證用電安全之用的。應用中最好使用标準/規範的導線顔色：A線用黃色，B線用藍色，C線用紅色，N線用褐色，PE線用黃綠色。
23、工程中各闆塊之間的電源要盡量分開控制，盡量做到獨立供電，互不幹憂。
四、設備安裝與調試
1、機櫃安放位置的選擇規範
A .安全性。隐蔽，通風，最好有專用間，進出有限制。B.可靠性。有合适的電源接入點，有足夠的電力保障，維護方便。C.可用性。到各終端的線距在規範要求的範圍以内。D.經濟性。到終端線距總量最小。
2、網絡設備的安裝規範
A.網絡設備(路由器、交換機等)應安裝在固定的托架上;B.固定的托架一般應距地面500mm以上;C.插入網絡設備的電纜線要固定在托架或牆上，防止意 外脫落。
3、終端設備安裝步驟
A.首先閱讀設備手冊和設備安裝說明書。B.設備開箱要按裝箱單進行清點，對設備外觀進行檢查，認真詳細地做好記錄。C.設備就位。D.逐台設備分别進行加電，做好自檢。E.逐台設備分别聯到服務器上，進行聯機檢查，出現問題應逐一解決。有故障的設備留在最後解決。F.安裝系統軟件，進行主系統的聯調工作。G.安裝各工作站軟件，各工作站可正常上網工作。H.逐個解決遺留的所有問題。I.用戶按操作規程可任意上機檢查，熟悉網絡系統的 各種功能。J.試運行開始。
五、弱電工程故障排查規範
1、根據統計，弱電工程故障大約50%一70%與電纜有關系。所以電纜本身的質量以及安裝質量都直接影響網絡的正常運行。網絡電纜故障有很多種，概括起來可以分爲物理故障(也可稱連接故障)和電氣性能故障兩大類。
A.物理故障。物理故障主要是指由于主觀因素造成的可以直接觀察的故障，多是由于施工的工藝或對網絡電纜的意外損傷所造成的，如:模塊、接頭的線序錯誤，鏈路的開路、短路、超長等。
B.電氣性能故障。電氣性能故障主要是指鏈路的電氣性能指标未達到測試标準的要求，即電纜在信号傳輸過程中達不到設計要求。影響電氣性能因素除電纜材料本身的質量外，還包括施工過程中電纜的過度彎曲、電纜捆綁太緊、過力拉伸和過度靠近幹擾源等，如:近端串擾、衰減、回波損耗等。
2、綜合布線的故障多在水平區。這裡穿線和模塊端接較多，施工工藝因人而異，建築格局比垂直部分複雜。總體來說引起故障有3方面。
A.産品本身的電氣性能，即産品的設計與生産質量。B.工程方案的設計，根據建築格局，對布線系統的設計要求。C.施工工藝，這是布線整體質量的體現，好的産品和好的施工方案，都要有好的施工完成。
3、打線的常見錯誤。打線的常見錯誤有開路，短路，反接(一對線中的兩根交叉了，如1對應2，2對應1)。另外一個錯誤是跨接，如1、2對應3、6。造成這種錯誤的原因主要有兩個。一是電纜的一端使用了T568A标準，而電纜的另一端使用了T568B标準。二是在網絡的實際應用中，有時需要使用這種跨接線。當有的交換機與交換機進行級連時就需要使用跨接線。
另外當把PC機和PC機進行對接時(不通過交換機)，也需要使用跨接線。有的用戶使用了跨接線時也可以上網，而使用正确接線時也能進行交換機的級連。這是因爲他們使用的交換機是智能交換機。這種交換機可以自動將接線的繞對對調過來。但這不代表這種打線的方式是正确的。
最後還有一種錯誤就是串繞。通常造成這種結果的原因是1、2爲一對，3、4爲一對，5、6爲一對，7、8 爲一對。而網絡進行通訊時使用1、2和3、6，而不是3、4。這種錯誤的接線是無法用眼睛或萬用表來檢查出來的，因爲其端至端的連通性是正常的。而這種錯誤接線的最大危害是會産生很大的近端串擾。它不會造成網絡不通，而是使網絡運行速度很慢，時通時斷。它屬于軟故障，當網絡運行後檢查起來很麻煩。【小編溫馨提示：水晶頭備量=信息點*2*20% 網線計量估算：(最短線距+最長線距)÷2×1.1×信息點總數 網線每箱标準長度：305±5米】
